Cara membuat Tespen untuk cek sepul dan kelistrikan motor.
« on: December 02, 2013, 04:24:24 PM »
Testpen merupakan salah satu alat untuk mencari kerusakan/mendeteksi  jalur kelistrikan kendaraan ketika kendaraan kita mengalami masalah.
menurut fungsinya ada dua katagori tespen yaitu  tespen untuk mendeteksi kelistrikan arus ac dan arus dc.

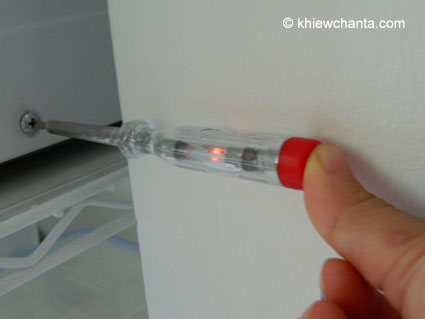

contoh tespen untuk pemakaian arus ac seperti pada gambar dibawah ini :


nah kalau untuk sepeda motor, jarang yang memiliki multitester/avometer untuk cek sepul atau jalur kelistrikan lainnya
bisa bikin sendiri alat tespen yang tegangan kerja maksimalnya hanya 50-100V, kita bisa bikin sendiri pakai lampu LED dan resistor.

Komponen yang diperlukan

    1 Buah Bekas pulpen bening / Tespen lama/ Baru
    1 lampu LED 3 warna ( merah-hijau-biru)
    1 buah resistor 5K Ohm (kalau dibawah 50v misalkan untuk cek aki 12v, kita bisa pakai yg 1K Ohm)
    1 meter kabel kecil.





jadinya kayak gini



Cara pakai :

Sentuhkan ujung testpen pada salah satu lubang soket/ujung kabel dari sepul yg keluar dari kiprok..dan capit buaya ke rangka motor...silahkan di stater/di engkol..
kalau sepul masih menyala..maka lampu testpen akan menyala...bisa juga dipakai sebagai alat tes saat motor langsam, untuk melihat stabilitas arus sepul hingga ke kiprok...kalau tidak stabil lampu akan berkedip seperti tegangan tidak stabil.

Terima kasih, semoga bermanfaat
Re: Cara membuat Tespen untuk cek sepul dan kelistrikan motor.
« Reply #1 on: March 11, 2014, 09:23:16 PM »
DC ama AC cara ngetesnya sama ya om?
